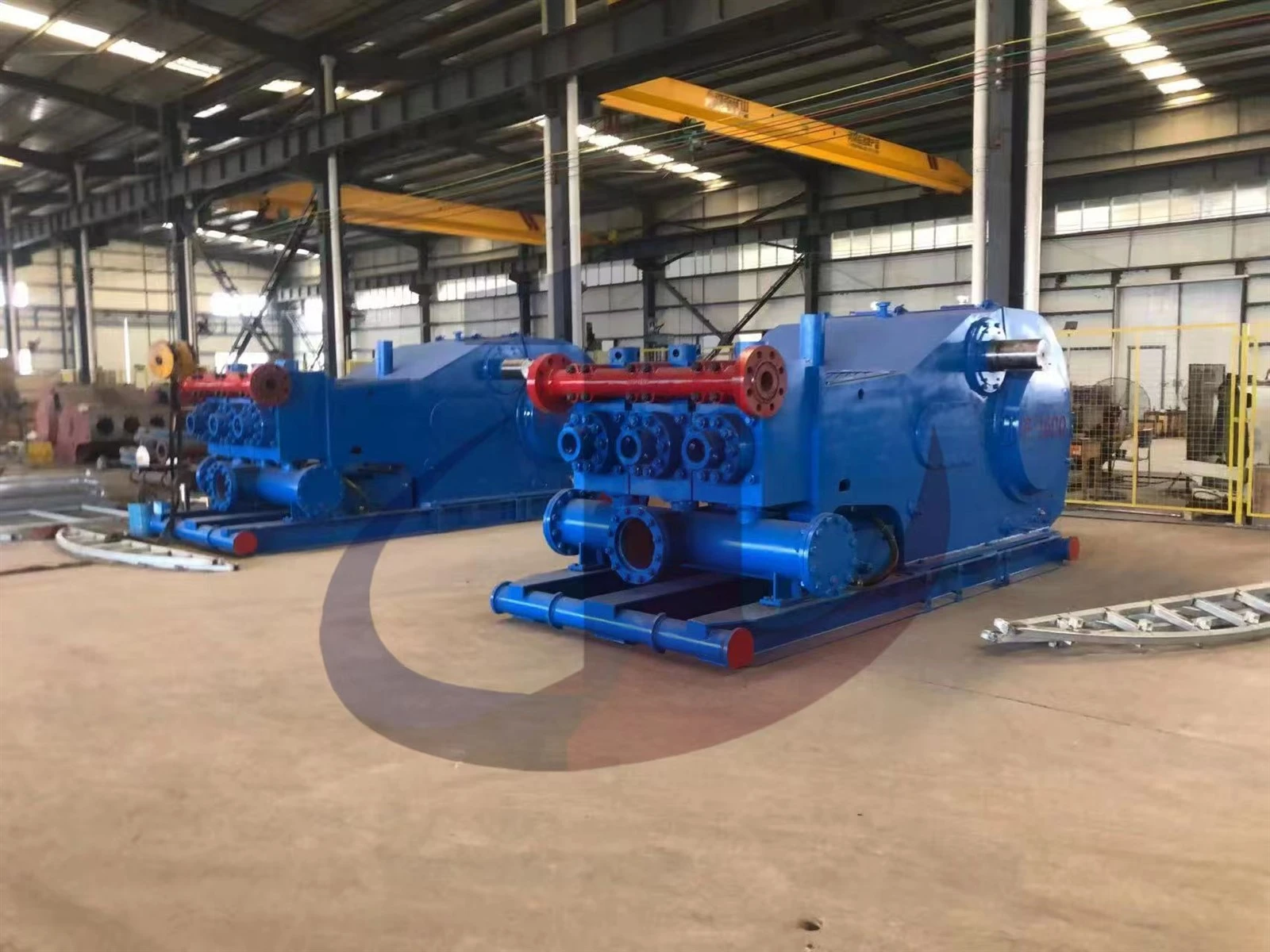

Honghua HHF-1600 lerpump

HHF-1600-slampumpen är designad för att ge kraftfulla hydrauliska hästkrafter och stabilt deplacement för borrningsoperationer i medeldjupa-och komplexa brunnsförhållanden, vilket säkerställer effektiv transport av borrhål och rengöring av borrhål. Dess nyckelprestandaparametrar har nått branschledande nivåer, som kan möta dina olika borrprocesskrav.

Tabell 1: Nyckelprestandaparametrar för HHF-1600 slampump

Fluid End Explained: Källan till utmärkt prestanda hos HHF-1600 Standard Model (5000 PSI)

Vätskeänden på HHF-1600-slampumpen är dess kärnarbetande komponent, direkt utsatt för 冲刷 (skurning) och slitage från högtrycksborrvätska. Honghua har noggrant valt material av-hög kvalitet och avancerade processer för standardvätskeänden på 5000 PSI, vilket säkerställer dess effektiva, stabila och långlivade drift under krävande förhållanden.

A. Vätskecylinder/vätskeändmodul: Smidd kvalitet, oförstörbar

Vätskecylindern (vätskeändmodulen) i slampumpen HHF-1600 är en kritisk komponent som tål högt tryck, och dess design och tillverkning är inriktade på högsta standard.

Materialval:Varje vätskecylindermodul är smidd i ett styckehög-kvalitet, hög-legerat stål, typiskt betyg som t.ex35CrMoA eller 40CrMoNn.

Tillverkningsprocess:

Smidesprocess:Följer strikt API 7K-standarderna och använder avancerade smidesprocesser i flera riktningar för att säkerställa tät materialstruktur, eliminera inre defekter och uppnå utmärkta metallflödeslinjer och mekaniska egenskaper.

Värmebehandling:Efter smide utförs integrerad härdning och anlöpningsvärmebehandling (härdning och hög-temperaturhärdning), följt av förstärkande behandlingar såsom härdning av kritiska inre kavitetsytor för att uppnå hög hållfasthet, hög seghet och utmärkt slitstyrka.

Strukturell design: Standard HHF-1600-vätskeänden antar den industri-beprövade ventilen-över-ventilens raka struktur. Denna design ger mjuka flödeskanaler, minimerar hydrauliska förluster och underlättar inspektion och byte av ventilenheter. Varje cylindermodul är utbytbar, vilket förenklar underhållet.

B. Liners: Bimetallisk komposit, nya höjder av slitstyrka
HHF-1600-slampumpen levereras som standard med hög-bimetallfoder, vilket ger en extremt slitstark arbetsmiljö för kolvens fram- och återgående rörelse.

Yttre skal:Tillverkad av hög-kvalitetkolstål (45# stål)genom avarmpressningformningsprocess, som säkerställer den totala mekaniska styrkan och tryckmotståndet hos fodret, som kan motstå höga-tryckstötar under pumpning.

Innerfoder: Innerfodret använder en speciell hög-krom gjutjärnslegering (kromhalt vanligtvis 25-28%), bildad genom centrifugalgjutning. Centrifugalgjutning säkerställer en tät, enhetlig inre linerstruktur fri från löshet, slagginslutningar och andra defekter.

C. Kolv och kolvstång: Stark kombination, bestående tätning
Kolv- och kolvstångsenheten är rörliga delar av slampumpens vätskeände, och deras prestanda påverkar direkt pumpens effektivitet och tillförlitlighet.

Kolv:

Kolvkärna:Vanligtvis tillverkad av hög-kvalitetsmidd legerat stål (42CrMo eller 45# stål). Dessa material, efter värmebehandling, uppvisar utmärkta omfattande mekaniska egenskaper, som kan motstå de enorma krafter som överförs av kolven under drift.

Kolvgummi:Kolvkärnan är täckt med-högpresterande elastomermaterial. Standardkonfigurationer använder vanligtvisPolyuretan (PU) eller nitrilbutadiengummi (NBR). Polyuretangummi är särskilt lämpligt för oljebaserade-borrvätskor på grund av dess utmärkta slitage och oljebeständighet; Nitrilbutadiengummi är väl-lämpad för vatten-baserade borrvätskor och är kostnadseffektiv-. Båda materialen är speciellt framtagna för att motstå kemisk korrosion, höga temperaturer och hög-extrudering från borrvätskor.

Kolvstång:

Material och tillverkning:Tillverkad av hög-kvalitetsmidet legerat stål (35CrMo, 42CrMo eller 45# stål)genom processer som smide och värmebehandling för att uppnå optimal hållfasthet och utmattningsbeständighet.

Ytbehandling: Kolvstångens arbetsyta är exakt slipad och genomgår vanligtvis hårdförkromad (med betydande tjocklek för att säkerställa livslängden), eller andra ytbehandlingar som galvanisering eller nickelplätering kan väljas för att förbättra slitaget och korrosionsbeständigheten.
D. Ventilenhet: API #7 Standard, effektiv och hållbar
HHF-1600 slampumpsvätskeände levereras som standard med en API #7-ventilenhet. Denna specifikation av ventil ger idealisk flödesarea och strukturell styrka för 1600HP klass slampumpar, vilket säkerställer effektivitet och hållbarhet under hög deplacement och högt tryck.

Ventilhus och ventilsäte:

Material:Båda är gjorda avsmidd legerat stål av-kvalitet, använder vanligtvis betyg som t.ex20CrMnTieller motsvarande legerat stål.

Tillverkningsprocess:Efter smide genomgår ventilkroppen och ventilsätesämnena exakt bearbetning. Kritiska tätningsytor och arbetsytor tar emotdjup uppkolande och släckande värmebehandling, med ythårdhet som vanligtvis nåröver HRC60.

Ventilinsats:

Material: Vanligtvis tillverkat av högpresterande polyuretanmaterial (PU) eller speciellt syntetiskt gummi. Dessa material har utmärkt slitstyrka, rivhållfasthet, extruderingsbeständighet och god tolerans mot olika kemiska borrvätsketillsatser, vilket säkerställer tillförlitlig tätning och lång livslängd för ventilen under alla driftsförhållanden.

E. Ventilkåpa och tätningar: Säker, pålitlig och lätt att underhålla
Ventilkåpan och dess tätningskomponenter är avgörande för att säkerställa -läckagefri drift av vätskeänden under högt tryck. HHF-1600 slampumpen visar också uppmärksamhet på tillförlitlighet och underhållbarhet i dessa detaljer.

Ventilkåpa:HHF-1600-slampumpen är utrustad med robusta ventilkåpor (HHF-1300/1600-serien motsvarande artikelnummer GH3101-05.11). Dessa ventilkåpor är vanligtvis precisionsbearbetade av höghållfast stål (smide eller högkvalitativt gjutgods), och deras strukturella design tar fullt ut hänsyn till den bärande kapaciteten och tätningens tillförlitlighet under högt tryck (standard 5000 PSI).

Tätningar:Hög-kvalitetelastomeriska tätningaranvänds i ventilkåpor, foder (t.ex. O-ring 97.5x3.55G, foderlåsring GH3101-05.04) och andra kritiska anslutningspunkter för vätskeänden.

Power End: Kraftfull enhet, lång-hållbar hållbarhet

Kraftänden på HHF-1600 slampump är källan till dess svallande kraft. Dess design integrerar flera mogna teknologier och högkvalitativa komponenter, som syftar till att ge kontinuerlig, stabil och effektiv drivning för den flytande delen.

Ram:Antar en robustsvetsad stålplåtstrukturoch genomgårefter-svetsavlastning, vilket säkerställer att ramen har extremt hög hållfasthet, styvhet och långvarig-dimensionell stabilitet, som kan motstå de enorma dynamiska belastningar och vibrationer som genereras när 1600 HP-pumpen arbetar med full belastning.

Vevaxel och vevstake:

Vevaxel:Exakt tillverkad av hög-hållfasthetlegerat stål (gjutet legerat stål), och strikt dynamiskt balanserad för att säkerställa smidig drift och minskad vibration.

Vevstake:Även smidd eller gjuten av hög-legerat stål, som har tillräcklig styrka och styvhet för att på ett tillförlitligt sätt överföra vevaxelns rotationsrörelse till tvärhuvudet.

Kugghjulsdrift:

Typ:Använder klassikernfiskbensredskapdrivning (inklusive huvudväxel och kugghjul), en växelform känd för sin höga lastkapacitet, mjuka transmission och låga ljud.

Material och process:Kugghjul är valda från hög-kvalitetlegerat stål, och tandytorna genomgår exaktavärmebehandling(såsom uppkolning, härdning och kuggslipning) för att uppnå extremt hög ythårdhet och slitstyrka samtidigt som kärnans seghet bibehålls, vilket säkerställer lång livslängd och hög tillförlitlighet för växlarna under högt vridmomentöverföring.

Kullager:Power End använder i stor utsträckning hög-kvalitet, tung-belastningrullager, inklusive vevaxelhuvudlager, kuggaxellager, vevtappslager (vevstångslager med stora ändar), och tvärhuvudsstiftlager, etc. Dessa lager säkerställer låg friktion, jämn drift och lång livslängd för alla rörliga delar.

Korshuvudenhet:

Crosshead:Precisionsbearbetad av mycket slitstarkt-material, vanligtvissegjärn eller Meehanite gjutjärn som överensstämmer med ASTM A48-83 standarderger utmärkta glidytor och-lastbärande kapacitet.

Korshuvudguider:Utrustad med utbytbara övre och nedre styrningar, vilket säkerställer exakt styrning av tvärhuvudet, minskar slitage och förlänger livslängden för kraftändramen och tvärhuvudet.

Smörjsystem:Antar ett kompositsmörjsystem som kombinerarforcerad smörjning och stänksmörjning. En kugghjulspump tvångslevererar smörjolja till nyckellager och växelns ingreppspunkter, medan oljedimma som genereras av kugghjulsrotation smörjer andra komponenter, vilket säkerställer adekvat och snabb smörjning av kraftänden under olika förhållanden, effektivt minskar slitage, avleder värme och garanterar en lång-stabil drift av pumpen.

Standardtillbehör: Förbättra driftsprestanda och säkerhetsförsäkran

För att säkerställa att slampumpen HHF-1600 säkert och effektivt kan användas och enkelt underhållas, utrustar Honghua den med en serie högkvalitativa standardtillbehör. Materialen och processerna för dessa tillbehör är också noggrant utvalda och strikt kontrollerade för att matcha huvudpumpens utmärkta prestanda.

Pulsationsdämpare:

Modell:Vanligtvis utrustad med enPulsationsdämpare av typen KB-75, lämplig för HHF-1600:s tryck- och förskjutningsegenskaper.

Material och struktur:Dämparhuset är tillverkat avsmidd stål, kapabel att säkert motstå pumpens maximala arbetstryck. Den innehåller en hållbargummiblåsa av hög-kvalitet(såsom nitrilbutadiengummi NBR) som är nötnings- och borrvätska korrosionsbeständig.

Fungera:Installerad på pumpens utloppsledning absorberar och dämpar den effektivt tryckpulseringar som genereras av kolvens fram- och återgående rörelse, vilket resulterar i jämnare vätskeflöde i utloppsledningen, minskar rörledningens vibrationer, skyddar nedströmsutrustning och förbättrar pumpens totala driftseffektivitet.

Säkerhetsventil:

Modell:Standardutrustad med en pålitligJA-3 säkerhetsventil med klippstift.

Material och struktur:Ventilhuset är gjord avhög-hållfast stål, vilket säkerställer strukturell integritet under extrema övertrycksförhållanden. Skjuvstiftet är exakt kalibrerat för att klippa exakt när pumptrycket överstiger det förinställda säkra värdet, vilket snabbt avlastar trycket.

Fungera:Som den slutliga övertrycksskyddsanordningen för pumpen och hela högtryckssystemet, så snart pumpens utloppstryck oväntat överskrider säkerhetsgränsen, öppnas säkerhetsventilen automatiskt och avleder högtrycksvätska till ett säkert område och förhindrar därmed skador på pumpkroppen, grenröret och annan utrustning, vilket garanterar personalens säkerhet.

Liner Wash System:

Komponenter:Inkluderar en dedikeradspraypumpenhet (NB800M.08.00), tillsammans med motsvarande rör och munstycken.

Material och struktur:Spraypumpen och rörkomponenterna är gjorda av korrosionsbeständiga- material, och munstyckena är utformade för att bilda en enhetlig och effektiv vattenfilm på fodret och kolvstångens ytor.

Fungera:

Detta system sprutar kontinuerligt kylvätska och smörjmedel (vanligtvis klart vatten eller en kylvätska som innehåller en liten mängd tillsatser) på den yttre ytan av fodren och kolvstången. Denna operation hjälper tillavled värme som genereras av friktion, spola bort abrasiva partiklar och förläng livslängden på både foder och kolvar, avgörande slitdelar.
