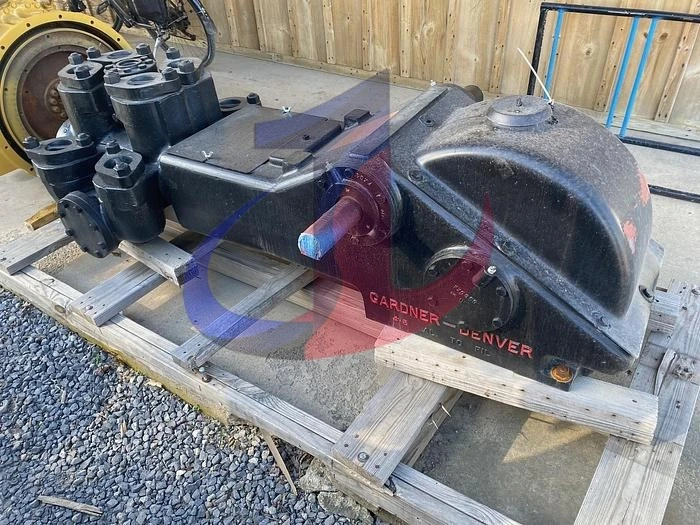

GARDNER DENVER FG-FXG A THRU L-pump

Metabeskrivning (Seo): Utforskar Gardner Denver FG-FXG dubbel-cylindrig lerpump. Designad för krävande tillförlitlighet inom olja och gas, gruvdrift och industriella tillämpningar. En-djupgående förståelse av detaljerade specifikationer, kraftändkonstruktion, hydrauliska ändmaterial och OEM-kopplingar är avgörande för att maximera drifttiden.

Nyckelord (Seo) : Gardner Denver FG-FXG, dubbel-cylindrig slampump, dubbel-cylindrig kraftpump, ler- och cementeringspump, brunnsborrningspump, kärnborrningspump, hydraulisk ände av gjutjärn, fiskbensväxel, Gardner-pumpdelar, OEM-slampumpsdelar.

Power End: den oförstörbara kraftkällan

Ramkonstruktion: FG-FXG använder en ram i en-legering av gjutjärn. Jämfört med svetsade stålkonstruktioner har gjutjärn överlägsna vibrationsdämpande egenskaper, som effektivt kan absorbera energin som genereras under drift och på så sätt skydda växelståg och lager.

Drivsystem: kontinuerliga fiskbensväxlar används i pumpens kärndrift.

Vevaxel, excenterhjul och vevstake: excenterhjulet och huvudväxeln är gjutna i ett styvt stycke, vilket säkerställer koncentriciteten och stabiliteten hos den roterande enheten. Vevstången är gjord av höghållfast segjärn. Segjärn valdes på grund av dess höga draghållfasthet och utmärkta formbarhet, vilket gör det möjligt för det att motstå stora drag- och tryckväxelspänningar utan spröd brott.

Lagersystem: huvudlager är kraftiga koniska rullager. Dessa lager är konstruerade för att motstå både höga radiella och axiella belastningar, vilket är typiskt för kolvpumpsdrift. Kugghjulsaxeln är monterad på rullager och är utformad för att tillåta kugghjulet att "flyta" under drift, och på så sätt uppnå perfekt dynamisk inriktning med huvudväxeln. Detta är en avgörande designdetalj, som avsevärt minskar det excentriska slitaget på växlar och förlänger livslängden på hela drivlinan.

Tvärhuvud och smörjsystem: Tvärhuvudet är nyckelkomponenten för att motstå den enorma påverkan av fram- och återgående rörelser. FG-FXG använder ett tvärhuvud av massivt legerat gjutjärn och en speciellt förstärkt design runt tvärhuvudsstiften för att klara av dessa krafter. Denna robusta design kompletterar det omfattande stänksmörjningssystemet

Hydraulisk ände: precision och prestanda under tryck

Den hydrauliska änden är den del av pumpen som är i direkt kontakt med högt-tryck, abrasiv vätska, och dess konstruktion måste ta hänsyn till hållbarhet, effektivitet och enkelt fältunderhåll.

Cylinderblock och grenrörskonstruktion: den hydrauliska standardänden är gjutjärn. Detta material är valt för dess utmärkta vibrationsdämpande prestanda, goda slitstyrka mot vanlig borrslam och utmärkta gjutprestanda. Samtidigt erbjuder vi också hydrauliska ändar i gjutstål för att möta högre tryck eller mer utmanande applikationer, vilket återspeglar vår designflexibilitet och djupa förståelse för kundernas olika behov.

Ventillådans struktur: den hydrauliska änden antar ventillådans struktur, ovanför varje ventil är utrustad med en oberoende, kan skruvas individuellt fast ventilkåpa. Detta är en nyckeldesign för-underhållbarhet på webbplatsen. Det gör det möjligt för servicepersonal att snabbt kontakta och byta ut enskilda ventiler utan att ta bort hela den hydrauliska änden, vilket avsevärt minskar stilleståndsunderhållet och förbättrar driftseffektiviteten.

Utbytbara foder: designen av avtagbara, utbytbara foder är en av de viktigaste fördelarna med FG-FXG-pumpar. Denna funktion gör att samma pump enkelt kan konfigureras till ett brett spektrum av tryck- och flödeskrav genom att helt enkelt ändra storleken på cylinderfodret. Denna flexibilitet gör FG-FXG till en värdefull och anpassningsbar tillgång, som kan möta ett brett spektrum av driftsförhållanden från lågt tryck och högt flöde till högt tryck och lågt flöde.

vår tand)

(källa:)

Tabell 2: Tabell över FG-FXG prestandaparametrar (baserad på 90 % mekanisk effektivitet och 100 % volymetrisk effektivitet)

(källa:)

Cylinderfoder: vi erbjuder ett brett utbud av cylinderfoder för att passa en mängd olika driftsförhållanden. Cylinderfoder av härdat stål är standard i lerförhållanden och har utmärkt slitstyrka mot fasta ämnen i borrvätskan. För mindre nötande eller mer korrosiva förhållanden (som vattenleverans) erbjuder vi brons- eller krompläterade foder som tillval. Cylinderfodret är tillverkat med extremt snäva toleranser för att säkerställa en perfekt passning med det hydrauliska ändhålet, vilket förhindrar "Channeling" eller "Wasout" på baksidan av fodret under högt tryck, detta fenomen är en av huvudorsakerna till att den hydrauliska ändmodulen skrotas i förtid.

Kolv: standardkolven för lerförhållanden använder kolvkropp av stål, med nitrilgummimaterial kolvgummi (kan bindas eller ersättas). NBR är utvald för sin utmärkta tolerans mot oljebaserade-borrvätskor. För allmänna serviceförhållanden eller vattenbaserade vätskor, rekommenderas en gjutjärnskolv med en vävd polymertätningsring. Denna skräddarsydda lösning för olika kemiska miljöer återspeglar vår djupa erfarenhet inom applikationsteknik.

Kolvstång: Kolvstänger av härdat stål är standard i lera och oljeservice och är valfritt förkromade för att förbättra korrosionsbeständigheten och förlänga packningens livslängd. För rentvattenservice är en bronsstav standard för att förhindra korrosion. Speciellt betonar vi att kolvstångens avsmalning är exakt bearbetad för att säkerställa en perfekt-halkfri interferenspassning med kolven, vilket är nyckeln till att överföra stora fram- och återgående krafter.

4.2 ventiler och säten: Väktare av effektivitet

Design: pumpvinge-formad styrventildesign, denna struktur kan säkerställa att ventilen i varje öppning och stängning kan vara stabil, repeterbar säte, vilket effektivt förhindrar ventilen "Flutter." Ventilfladder orsakar inte bara effektivitetsförlust, utan förvärrar också stötslitaget på ventilen och ventilsätet.

Materialvetenskap: Ventil- och sätesmaterial är också skräddarsydda för driftsförhållanden. Härdat stål måste användas för att motstå erosion i mycket abrasiva lerförhållanden. För allmän oljeleverans räcker det med pilotventiler i gjutjärn. I rent vatten kan den bronsvinge-formade pilotventilen effektivt förhindra korrosion och stagnation. Denna uppmärksamhet på detaljer bekräftar vår applikationsorienterade-ingenjörsfilosofi.

Tillverkningsnoggrannhet: tätningsytorna på Gardner Denver ventiler och säten är precisionsbearbetade och slipade för att bilda en perfekt metall-till-metalltätning. Denna precision förhindrar att vätska glider under tryckslaget, vilket direkt leder till högre volymetrisk effektivitet och lägre energiförbrukning.

OEM-fördel: varför originaldelar är en kompromisslös investering

Marknaden är översvämmad med så-kallade "Ersättbara" eller "Ekvivalenta" delar. Dessa icke-originaldelar, även om de liknar utseendemässigt, skiljer sig ofta avsevärt i viktiga materialsammansättningar, värmebehandlingsprocesser och dimensionella toleranser. Dessa skillnader kan orsaka en kedjereaktion som kan orsaka oåterkalleliga skador på din utrustning.

Effekten-på sämre delar:

En dåligt härdad eller värme-behandlad cylinderfoder kan slitas för tidigt, vilket kan orsaka ett snabbt tryckfall och eventuellt repa kolven.

Ett dåligt sammanfogat kolvgummi kan lossna

högt tryck, vilket resulterar i omedelbar tryckförlust, och dess skräp kan till och med skada ventilen och nedströmsutrustningen.

Ett säte med felaktig konisk bearbetning kan inte bilda en tät passning i ventillådan, och högtrycksvätska kan bilda en erosionskanal runt den, vilket så småningom leder till att den dyra hydrauliska ändmodulen överges.

En icke-konform kolvstång kan göra att kolven lossnar under drift, och dess stötkraft kan orsaka katastrofala skador på den hydrauliska änden.

Tabell 3: materialspecifikationer för nyckelkomponenter efter typ av drifttillstånd

Olje- och gasdrift: FG-FXG-pumpar är idealiska för slamcirkulation och cementeringstjänster vid grunda brunnar. Dess tillförlitliga prestanda och enkla underhåll gör den idealisk för små riggar och workover-operationer, där stora komplexa pumpar med hög-hästkraft vanligtvis inte behövs.

Prospektering och gruvdrift: denna pump används i stor utsträckning inom kärnborrning och seismiska prospekteringstjänster. Den är att föredra för dess bärbarhet framför större pumpar och dess förmåga att hantera slipande slam som vanligtvis förekommer i gruvtillämpningar.

Brunnar och geoteknisk ingenjörskonst: Tillförlitlighet och lätt underhåll är primära överväganden inom området för brunnsborrning, och det är här FG-FXG utmärker sig. Dess förmåga att konfigurera olika flödeshastigheter ger den flexibiliteten att anpassa sig till en mängd olika geologiska förhållanden.

Allmänt Industriell leverans och rörledningsleverans: med sin robusta design med kontinuerlig drift, presterar FG-FXG-pumpar också bra vid allmän industriell vätskeleverans, rörledningsservice och som produktionspumpar, som kan hantera de hårda kraven från den industriella miljön.
